配管保温保冷剤｜株式会社丸信化工

パイプガード

パイプガード用継手部材

配管保温保冷剤　硬質ウレタンフォーム

優れた断熱性を発揮する硬質ウレタンフォームに、硬質塩化ビニル表皮をフィットさせたパイプガード・シリーズです。セパレーター部を剥がすだけのワンタッチ施工なので作業効率もアップします。

パイプガード

直管連続使用配管温度-40～80℃　断続使用配管温度100℃

パイプガード
商品記号	内径×厚さ (mm)	長さ (m)	梱包数 (本)	適合管サイズ		サービステープ
商品記号	内径×厚さ (mm)	長さ (m)	梱包数 (本)	銅管	塩ビ管	サービステープ
PG-10	18x20	1	80	GP10A	VP13	4巻（白）
PG-15	22x20	1	70	GP15A	VP16	4巻（白）
PG-20	27x20	1	60	GP20A	VP20	4巻（白）
PG-25	34x20	1	55	GP25A	VP25	4巻（白）
PG-32	43x20	1	45	GP32A	-	4巻（白）
PG-40	49x20	1	35	GP40A	VP40	4巻（白）
PG-50	61x20	1	30	GP50A	VP50	4巻（白）
PG-65	76x20	1	20	GP65A	-	4巻（白）
PG-80	89x20	1	20	GP80A	-	4巻（白）
PG-100	115x20	1	12	GP100A	-	4巻（白）

直管（銅管用）連続使用配管温度-40～80℃　断続使用配管温度100℃

銅管用
商品記号	内径×厚さ (mm)	長さ (m)	梱包数 (本)	適合管サイズ銅管(mm)	サービステープ
PG-16B	16x20	1	75	15.88	4巻（白）
PG-23B	23x20	1	65	22.22	4巻（白）
PG-29B	29x20	1	55	28.58	4巻（白）
PG-35B	35x20	1	50	34.93	4巻（白）
PG-42B	42x20	1	40	41.28	4巻（白）

パイプガード用継手部材（エルボカバー）

配管の曲げ形状に対応できる継手カバーを各種設定。パイプガードと同素材を採用しているため、美しい仕上がりが期待出来ます。作業もワンタッチの簡単施工。サイズバリエーションも豊富です。

■エルボカバー
パイプガード用継手部材

連続使用配管温度-40～80℃　断続使用配管温度100℃

エルボカバー
管種	商品記号	サイズ		適合管サイズ		梱包数（個/ケース）
管種	商品記号	Di	Do	適合管サイズ		梱包数（個/ケース）
鋼管用	BSG-10	18	58	銅管	GP10A	80
	BSG-15	22	62		GP15A	80
	BSG-20	27	67		GP20A	70
	BSG-25	34	74		GP25A	60
	BSG-32	43	83		GP32A	60
	BSG-40	49	89		GP40A	60
	BSG-50	61	101		GP50A	40
	BSG-65	76	116		GP65A	35
	BSG-80	89	129		GP80A	30
	BSG-100	115	155		GP100A	16
銅管用	BS-16B	16	56	銅管 (mm)	15.88	90
	BS-23B	23	63		22.22	70
	BS-29B	29	69		28.58	60
	BS-35B	35	75		34.93	70
	BS-42B	42	82		41.28	50
塩ビ管用	BSV-16	30	62	塩ビ管	VP16	80
塩ビ管用	BSV-20	28	67	塩ビ管	VP20	80

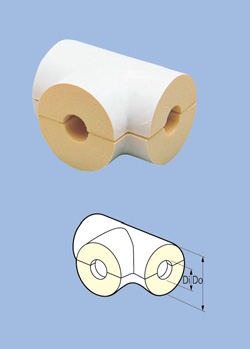

チーズカバー

連続使用配管温度-40～80℃　断続使用配管温度100℃

エルボカバー
管種	商品記号	サイズ		適合管サイズ		梱包数（個/ケース）
管種	商品記号	Di	Do	適合管サイズ		梱包数（個/ケース）
鋼管用	TSG-10	18	58	銅管	GP10A	80
	TSG-15	22	62		GP15A	80
	TSG-20	27	67		GP20A	70
	TSG-25	34	74		GP25A	60
	TSG-32	43	83		GP32A	60
	TSG-40	49	89		GP40A	60
	TSG-50	61	101		GP50A	40
	TSG-65	76	116		GP65A	30
	TSG-80	89	129		GP80A	25
銅管用	TS-16B	16	56	銅管 (mm)	15.88	90
	TS-23B	23	63		22.22	70
	TS-29B	29	59		28.58	60
	TS-35B	35	75		34.93	70
	TS-42B	42	82		41.28	50
塩ビ管用	TSV-16	29	62	塩ビ管	VP16	80
塩ビ管用	TSV-20	28	67	塩ビ管	VP20	80

バルブカバー

連続使用配管温度-40～80℃　断続使用配管温度100℃

バルブカバー
商品記号	サイズ(mm)						適合管サイズ（鋼管）	梱包数（個/ケース）
商品記号	Di	Do	Di'	Do'	H	W	適合管サイズ（鋼管）	梱包数（個/ケース）
VSG-15	31	62	24	62	98	96	GP15A	50
VSG-20	37	68	28	68	120	104	GP20A	40
VSG-25	46	74	38	78	140	142	GP25A	40

ユニオンカバー

連続使用配管温度-40～80℃　断続使用配管温度100℃

ユニオンカバー
商品記号	サイズ(mm)			適合管サイズ（鋼管）	梱包数（個/ケース）
商品記号	Di	Do	H	適合管サイズ（鋼管）	梱包数（個/ケース）
UNG-15	22	62	80	GP15A	80
UNG-20	27	67	80	GP20A	70
UNG-25	34	74	100	GP25A	60

45°エルボカバー

連続使用配管温度-40～80℃　断続使用配管温度100℃

45°エルボカバー
管種	商品記号	サイズ(mm)			適合管サイズ	梱包数（個/ケース）
管種	商品記号	Di	Do	H	適合管サイズ	梱包数（個/ケース）
鋼管用	B45G-15	22	62	38	鋼管GP15A	80
	B45G-20	27	67	43	鋼管GP20A	70
	B45G-25	34	74	46.5	鋼管GP25A	60
銅管用	B45-16B	16	56	41.5	銅管15.88mm	90
銅管用	B45-23B	23	63	49	銅管22.22mm	70

イソシアヌレートフォーム

断熱性に優れたイソシアヌレートフォームにガラスクロスアルミ箔表皮を履かせた屋内外配管用保温材です。

パイプガードヌレックス[直管]

連続使用配管温度-40～100℃　断続使用配管温度120℃

パイプガードヌレックス
商品記号	内径×厚さ (mm)	長さ (m)	適合管サイズ			梱包数（本/袋）
商品記号	内径×厚さ (mm)	長さ (m)	鋼管	塩ビ管	建築銅管	梱包数（本/袋）
PGN-16B	16x20	1	-	-	1/2B	10x8
PGN-10	18x20	1	GP10A	VP13	5/8B	10x8
PGN-15	22x20	1	GP15A	VP16	3/4B	10x7
PGN-20	27x20	1	GP20A	VP20	1B	10x6
PGN-25	34x20	1	GP25A	VP25	1 1/4B	10x5
PGN-32	43x20	1	GP32A	-	1 1/2B	10x4
PGN-40	49x20	1	GP40A	VP40	-	10x3
PGN-50	61x20	1	GP50A	VP50	-	10x2
PGN-65	76x20	1	GP65A	-	-	10x2
PGN-80	89x20	1	GP80A	-	-	10x1

パイプガードヌレックス用継手部材

■エルボ・チーズカバー
パイプガードヌレックス用継手部材

連続使用配管温度-40～100℃　断続使用配管温度120℃

エルボチーズカバー
商品記号				梱包数（個）	適合管サイズ
エルボカバーヌレックス	内径 (mm)	チーズカバーヌレックス	内径 (mm)	梱包数（個）	適合管サイズ
BSGN-16B	16	TSGN-16B	16	90	銅管1/2B
BSGN-10	18	TSGN-10	18	90	鋼管GP10A
BSGN-15	22	TSGN-15	22	80	鋼管GP15A
BSGN-20	27	TSGN-20	27	70	鋼管GP20A
BSGN-25	34	TSGN-25	34	70	鋼管GP25A
BSGN-32	43	TSGN-32	43	60	鋼管GP32A
BSGN-40	49	TSGN-40	49	60	鋼管GP40A
BSGN-50	61	TSGN-50	61	50	鋼管GP50A
BSGN-65	76	TSGN-65	76	40	鋼管GP65A
BSGN-80	89	TSGN-80	89	30	鋼管GP80A

パイプガードヌレックス用関連部材

■アルミガラスクロス粘着テープ
パイプガードヌレックス用関連部材

アルミガラスクロス粘着テープ
商品記号	規格	梱包数
ALTAPE	30mm巾×5m/巻	100巻

ポリエチレンフォーム

高い断熱性能を備えたポリエチレンフォームを採用。吸水管の結露防止、温度降下防止に性能を発揮するシリーズです。

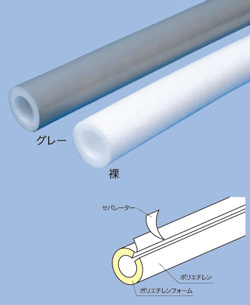

ライトチューブ（JIS A 9511）

脱・塩ビ商品連続使用配管温度-40～60℃　断続使用配管温度70℃

ライトチューブ
商品記号		内径×厚さ (mm)	長さ (m)	梱包数（本）		適合管サイズ
ワンタッチタイプ	裸タイプ	内径×厚さ (mm)	長さ (m)	ワンタッチタイプ	裸タイプ	鋼管	塩ビ管	建築銅管
LTSB-10P	LTB-10	10x7.5	2	100	120	-	-	1/4B
LTSB-13P	LTB-13	13x7.5	2	90	110	-	-	3/8B
LTSB-16P	LTB-16	16x7.5	2	80	100	-	-	1/2B
LTSV-13P	LTV-13	18x10	2	65	70	GP10A	VP13	5/8B
LTSV-16P	LTV-16	22x10	2	55	60	GP15A	VP16	3/4B
LTSV-20P	LTV-20	26x10	2	45	50	-	VP20	-
LTSV-25P	LTV-25	32x10	2	35	40	-	VP25	-
LTSV-30P	LTV30	38x10	2	25	30	-	VP30	-
LTSG-20P	LTG-20	28x10	2	40	45	GP20A	-	1B
LTSG-25P	LTG-25	35x10	2	30	35	GP25A	-	1 1/4B
LTSG-32P	LTG-32	43x10	2	20	25	GP32A	-	1 1/2B
LTSG-40P	LTG-40	49x10	2	15	20	GP40A	VP40	-
LTSG-50P	LTG-50	61x10	2	15	20	GP50A	VP50	-

ライトチューブ肉厚20mm品（JIS A 9511）

脱・塩ビ商品連続使用配管温度-40～60℃　断続使用配管温度70℃

ライトチューブ肉厚20mm品
商品記号		内径×厚さ (mm)	長さ (m)	梱包数（本）		適合管サイズ
ワンタッチタイプ	裸タイプ	内径×厚さ (mm)	長さ (m)	ワンタッチタイプ	裸タイプ	鋼管	塩ビ管	建築銅管
TKSV-13P	TKV-13	18x20	2	25	30	GP10A	VP13	5/8B
TKSV-16P	TKV-16	22x20	2	20	25	GP15A	VP16	3/4B
TKSV-20P	TKV-20	26x20	2	20	20	-	VP20	-
TKSV-25P	TKV-25	32x20	2	15	20	-	VP25	-
TKSG-20P	TKG-20	28x20	2	20	20	GP20A	-	1B
TKSG-25P	TKG-25	35x20	2	15	20	GP25A	-	1 1/4B

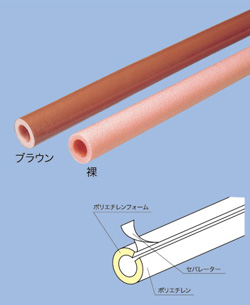

タイネツチューブ

優れた耐熱性能を備えたポリエチレンフォーム保温材。給油、暖房配管やオールシーズンエアコン配管の保温に効果を発揮するシリーズです。
脱・塩ビ商品連続使用配管温度-40～100℃　断続使用配管温度120℃

ライトチューブ
商品記号		内径×厚さ (mm)	長さ (m)	梱包数（本）		適合管サイズ
ワンタッチタイプ	裸タイプ	内径×厚さ (mm)	長さ (m)	ワンタッチタイプ	裸タイプ	鋼管	塩ビ管	建築銅管
HSB-7P	HTB-7	7x7.5	2	120	150	-	-	1/8B
HSB-10P	HTB-10	10x7.5	2	100	120	-	-	1/4B
HSB-13P	HTB-13	13x7.5	2	90	110	-	-	3/B8
HSB-16P	HTB-16	16x10	2	70	70	-	-	1/2B
HSV-13P	HTV-13	18x10	2	65	70	GP10A	VP13	5/8B
HSV-16P	HTV-16	22x10	2	55	60	GP15A	VP16	3/4B
HSV-20P	HTV-20	26x10	2	45	50	-	VP20	-
HSV-25P	HTV-25	32x10	2	35	40	-	VP25	-
HSV-30P	HTV-30	38x10	2	30	30	-	VP30	-
HSG-20P	HGT-20	28x10	2	40	45	GP20A	-	1B
HSG-25P	HGT-25	35x10	2	30	35	GP25A	-	1 1/4B
HSG-32P	HGT-32	43x10	2	25	25	GP32A	-	1 1/2B
HSG-40P	HGT-40	49x10	2	20	20	GP40A	VP40	-
HSG-50P	HGT-50	61x10	2	15	15	GP50A	VP50	-

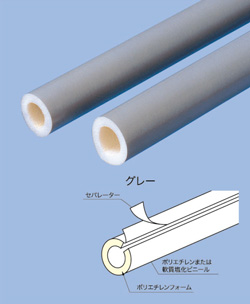

ライトカバー（JIS A 9511）

ポリエチレンフォームが備える吸水性、断熱性、柔軟性、耐薬品性などの特性を活かした配管保温保冷剤です。水道用吸水管の凍結防止、結露防止に適したシリーズです。
脱・塩ビ商品表皮ポリエチレンタイプ
連続使用配管温度-40～60℃　断続使用配管温度70℃

ライトカバー
商品記号ワンタッチタイプ	内径×厚さ (mm)	長さ (m)	梱包数（本）	適合管サイズ
商品記号ワンタッチタイプ	内径×厚さ (mm)	長さ (m)	梱包数（本）	鋼管	塩ビ管	建築銅管
LSB-10P	10x7.5	2	100	-	-	1/4B
LSB-13P	13x7.5	2	90	-	-	3/8B
LSB-16P	16x10	2	80	-	-	1/2B
LSV-13P	18x10	2	65	GP10A	VP13	-
LSV-16P	22x10	2	55	GP15A	VP16	3/4B

表皮軟質塩化ビニルタイプ　連続使用配管温度-40～60℃　断続使用配管温度70℃

ライトカバー
商品記号ワンタッチタイプ	内径×厚さ (mm)	長さ (m)	梱包数（本）	適合管サイズ
商品記号ワンタッチタイプ	内径×厚さ (mm)	長さ (m)	梱包数（本）	鋼管	塩ビ管	建築銅管
LSB-20	20x10	2	60	-	-	5/8B
LSB-54	54x10	2	20	-	-	2B

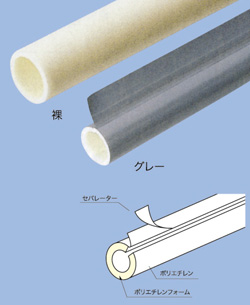

ライトカバーA肉厚5mm品

ライトカバーA肉厚5mm品

エアコン等のドレン排水管用に最適です。。
連続使用配管温度-40～60℃　断続使用配管温度70℃

ライトカバーA
商品記号		内径×厚さ (mm)	長さ (m)	梱包数 (本)	適合管サイズ
ワンタッチタイプ	裸タイプ	内径×厚さ (mm)	長さ (m)	梱包数 (本)	鋼管	塩ビ管	建築銅管
DSV-20	RCV-20	26x6	2	60	-	510	240
DSV-25	RCV-25	32x5	2	50	-	600	300
DSV-30	RCV-30	38x5	2	35	-	740	340
DSV-40	RCV-40	49x5	2	25	GP40A	870	440

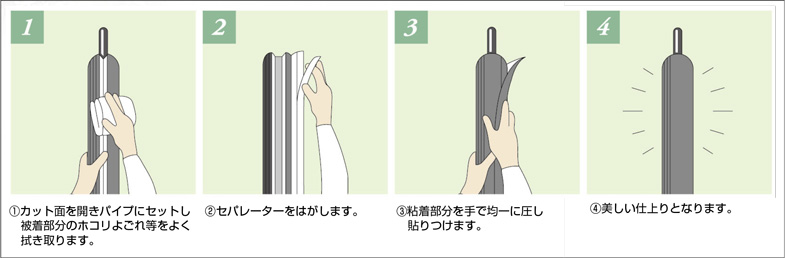

ライトカバー・ライトチューブ【ワンタッチタイプ】の施工方法

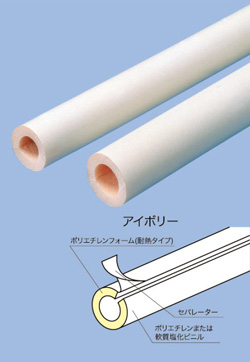

耐熱ライトカバー（JIS A 9511)

断熱特性に耐熱性能を付加させたポリエチレンフォーム保温材です。120℃の高温に耐えられるので、電気温水器などの給湯配管、オールシーズンエアコン配管の保温に適しています。
脱・塩ビ商品表皮ポリエチレンタイプ
連続使用配管温度-40～100℃　断続使用配管温度120℃

耐熱ライトカバー
商品記号ワンタッチタイプ	内径×厚さ (mm)	長さ (m)	梱包数（本）	適合管サイズ
商品記号ワンタッチタイプ	内径×厚さ (mm)	長さ (m)	梱包数（本）	鋼管	塩ビ管	建築銅管
LSHB-10P	10x7.5	2	100	-	-	1/4B
LSHB-13P	13x7.5	2	90	-	-	3/8B
LSHB-16P	16x10	2	80	-	-	1/2B
LSHV-13P	18x10	2	70	GP10A	VP13	-
LSHV-16P	22x10	2	60	GP15A	VP16	3/4B
LSHV-20P	26x10	2	50	-	VP20	-
LSHV-25P	32x10	2	40	-	VP25	-
LSHV-30P	38x10	2	40	-	VP30	-
LSHG-20P	28x10	2	50	GP20A	-	1B
LSHG-25P	35x10	2	40	GP25A	-	1 1/4B
LSHG-32P	43x10	2	30	GP32A	-	1 1/2B
LSHG-40P	49x10	2	25	GP40A	VP40	-
LSHG-50P	61x10	2	20	GP50A	VP50	-

表皮軟質塩化ビニルタイプ　連続使用配管温度-40～100℃　断続使用配管温度120℃

表皮軟質塩化ビニルタイプ
商品記号ワンタッチタイプ	内径×厚さ (mm)	長さ (m)	梱包数（本）	適合管サイズ
商品記号ワンタッチタイプ	内径×厚さ (mm)	長さ (m)	梱包数（本）	鋼管	塩ビ管	建築銅管
LSHB-20	20x10	2	60	-	-	5/8B

MFタイト

ポリエチレンフォーム製の隙間シール、緩衝材

MFタイト
商品記号	縦×横(mm)	長さ(m)	梱包数(本)
MF-15	15x20	2	200
MF-20	20x25	2	150
MF-25	25x30	2	100

ラバーフォーム

ラバーチューブ[発泡EPDM]（HBF適合品）

特殊ゴム配合により連続発泡形成された保冷剤で、ゴム特有の優れた弾性があり、他の保冷材にない柔軟性を持ち、配管との密着性が良く、特に冷凍機配管の断熱材として適しています。
連続使用配管温度-40～100℃　断続使用配管温度120℃

ラバーチューブ
商品記号	内径×厚さ (mm)	長さ (m)	梱包数 (本)	適合管サイズ冷媒銅管
RBF-0707	8x7	2	150	1/4B
RBF-101	11x10	2	90	3/8B
RBF-131	14x10	2	75	1/2B
RBF-161	17x10	2	60	5/8B
RBF-201	21x10	2	50	3/4B
RBF-231	24x10	2	40	7/8B
RBF-261	27x10	2	40	1B
RBF-291	30x10	2	35	1 1/8B
RBF-321	33x10	2	30	1 1/4B
RBF-351	36x10	2	25	1 3/8B
RBF-391	40x10	2	25	1 1/2B
RBF-431	44x10	2	20	1 5/8B
RBF-521	53x10	2	15	2B
